Ascotherm® eco
Riscaldamento, raffrescamento e ventilazione – in funzione della versione
Convettori sotto pavimento Ascotherm eco – la combinazione innovativa di estetica esigente e massima funzionalità in un sistema di climatizzazione. Per il riscaldamento, il raffrescamento e la ventilazione, in funzione della versione. Soprattutto dove vi sono finestre di grandi dimensioni e porte a vetri, impediscono la sgradevole caduta di aria fredda e assicurano condizioni di temperatura e dell'aria ottimali.
... eco è sinonimo di efficienza energetica
Regolazione sincrona di velocità del ventilatore e corsa della valvola
- Assicura una rete di tubazioni a bilanciamento idraulico con un funzionamento particolarmente efficiente dal punto di vista energetico
- Secondo lo studio preliminare del Prof. Dr. Hirschberg della FH di Aachen, grazie all'impiego della nuova regolazione nei convettori sotto pavimento con ventilatore è possibile realizzare un risparmio di energia termica superiore all'8 % e un risparmio di portata della pompa di ricircolo superiore all'80 %
Ventilatore tangenziale con moderni motori EC 24 V
- I motori EC si contraddistinguono per un funzionamento silenzioso, ottimamente regolabile e a risparmio energetico
- Rispetto ai motori AC da 230 V tradizionali permettono un risparmio di energia elettrica fino al 72 %
Set di collegamento con inserti valvola preimpostati
- Nei modelli con ventilatore assicurano una regolazione sincrona ottimale della velocità del ventilatore e della corsa della valvola
- Nei modelli senza ventilatore (KRP 91 e KRN 92) permettono un bilanciamento idraulico semplificato e riconosciuto
- Questo consente un risparmio di energia termica fino al 6 % e un risparmio della portata della pompa per il ricircolo fino al 20 %
Batterie a tubo alettato ottimizzate provvedono alla migliore trasmissione di energia possibile
Accessori opzionali per ulteriori risparmi energetici

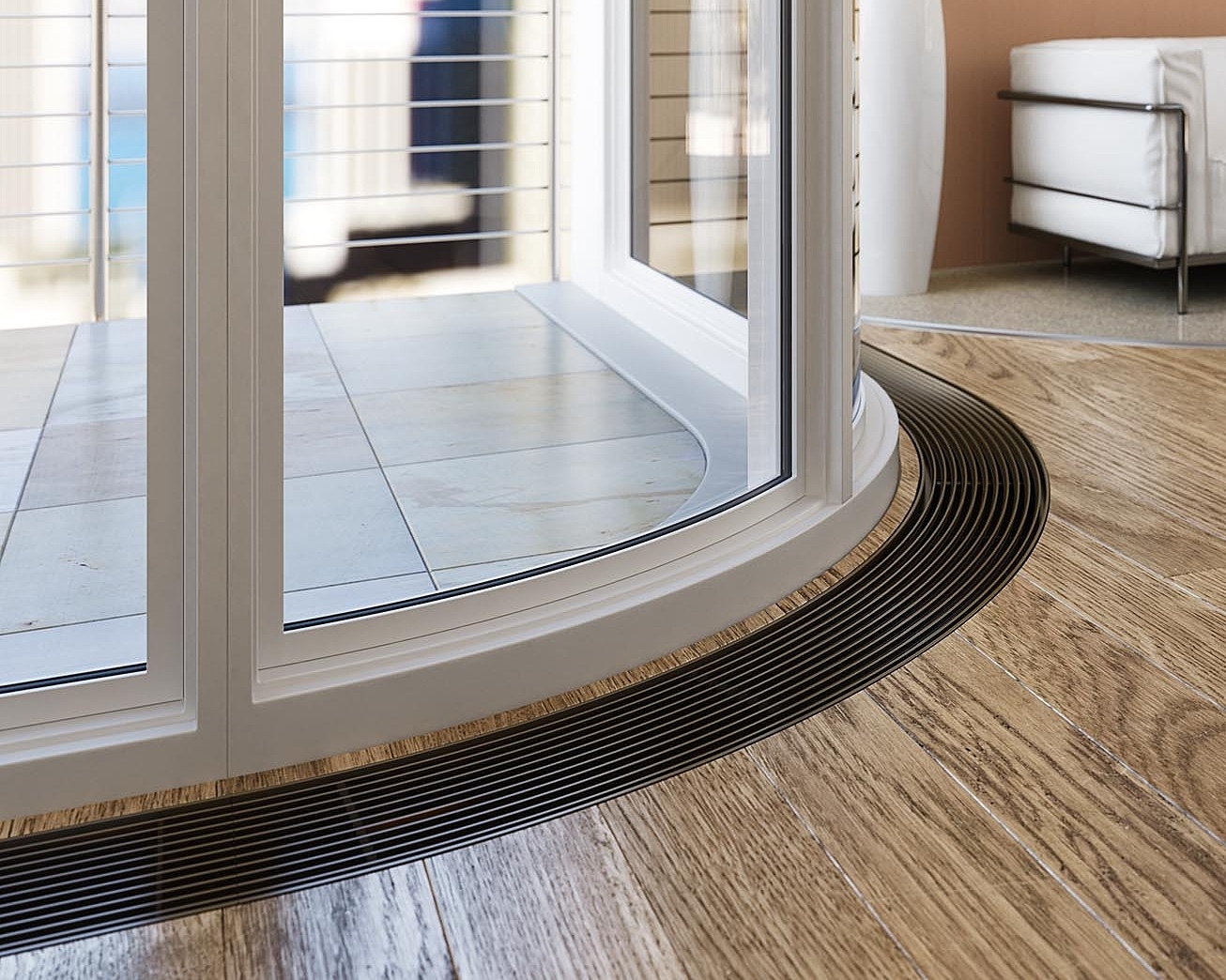

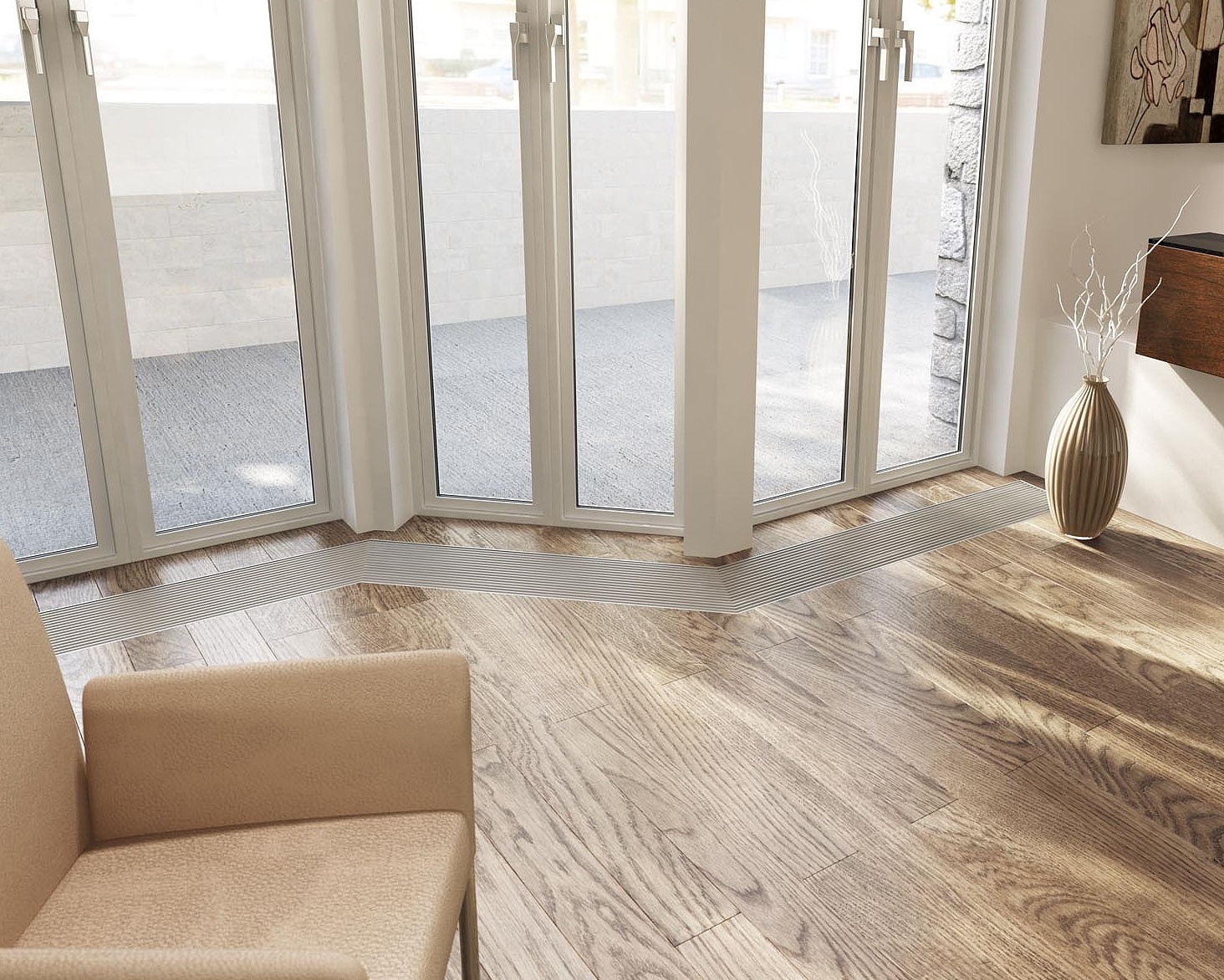

Impressioni

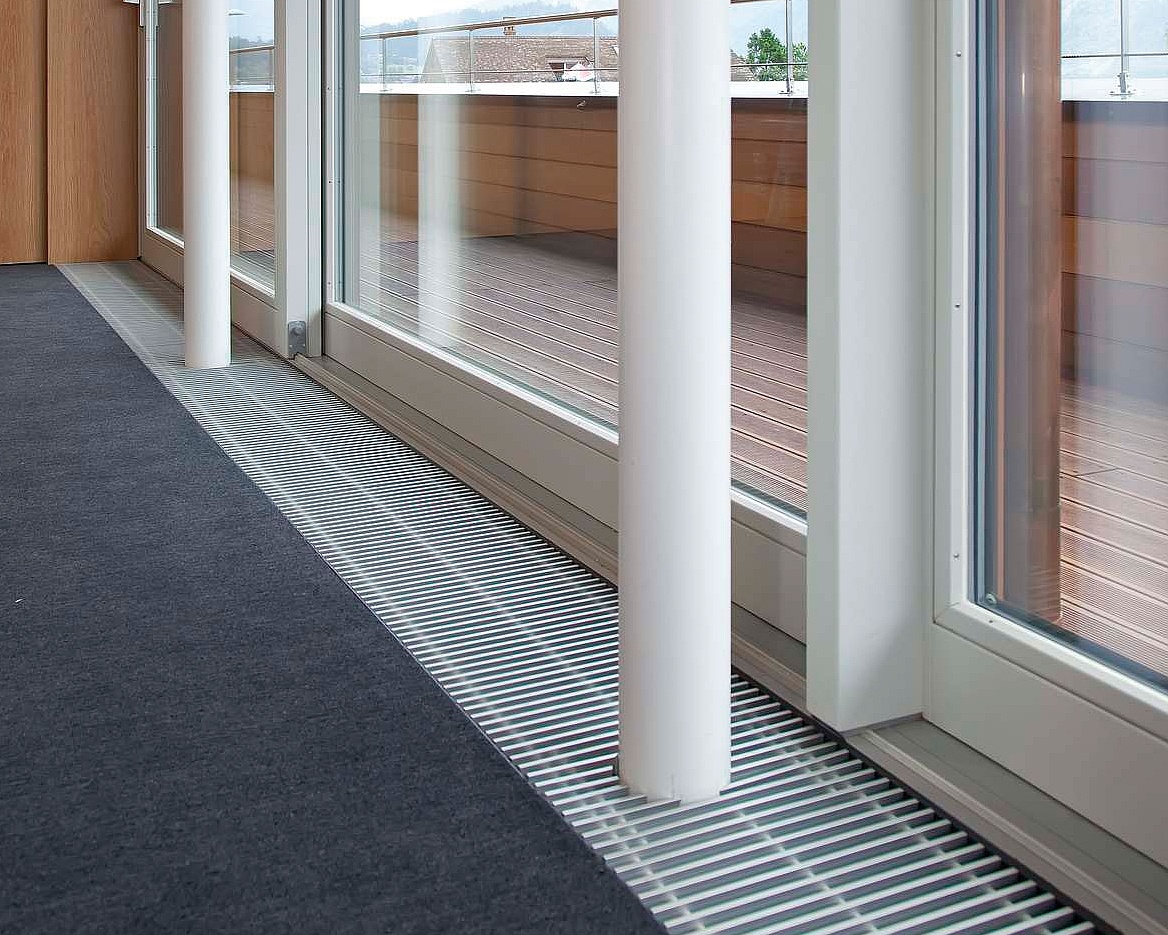

Versioni speciali
Ascotherm eco per il riscaldamento
I convettori sotto pavimento Ascotherm eco per il riscaldamento convincono per l'elevata resa termica, la massima efficienza energetica e per la straordinaria facilità di montaggio. A scelta con convezione naturale, con convezione naturale con attacco aria o con il supporto di ventilatori tangenziali.
Ascotherm eco KRP91
Convezione naturale
Impiego
I convettori sotto pavimento Ascotherm KRP91 sono progettati per immobili per uffici ed edifici commerciali con facciate interamente in vetro. Per motivi architettonici ed estetici spesso le superfici termiche classiche non sono idonee. L'ampia gamma di prodotti, ottimizzata nel laboratorio di prova interno all'azienda, parte da dimensioni piccole e compatte per arrivare a modelli estremamente performanti. Grazie alla massima flessibilità costruttiva è possibile soddisfare diverse esigenze specifiche dei clienti. La convezione naturale assicura il comfort di un funzionamento silenzioso.
Montaggio / posizionamento
Ideali per il montaggio nei massetti o nei pavimenti doppi.
Modalità di funzionamento
L'aria ambiente raffreddata fluisce nel piatto a pavimento. L'aria fluisce dal basso attraverso la batteria di riscaldamento. L'aria riscaldata sale verso l'alto lungo la facciata in vetro, impedisce efficacemente la caduta di aria fredda e si distribuisce nell'ambiente senza correnti.
Attacchi / sfiato
- Attacchi: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838
- Sfiato: integrato
Programma di fornitura
- 6 profondità: 185, 210, 260, 310, 360 e 400 mm
- 4 altezze: 92, 120, 150 e 200 mm
- 9 larghezze: da 1000 mm a 3000 mm, multipli di larghezza 250 mm, altre larghezze a richiesta
- Standard: griglia lineare in alluminio
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia lineare: alluminio anodizzato in colore naturale
- Colore standard listello bordo: alluminio anodizzato in colore naturale
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 110 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Ascotherm eco KRN41
Convezione forzata per riscaldamento
Impiego
I convettori sotto pavimento Ascotherm KRN41 sono progettati per immobili per uffici e hotel con elevati requisiti acustici. La struttura compatta dei convettori sotto pavimento pronti per il montaggio mostra i suoi vantaggi in particolare nel campo a bassa temperatura grazie all'interazione di motori EC a efficienza energetica e batterie di riscaldamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile dell'impianto di riscaldamento mediante un'espansione minima di 8 K tra temperatura di mandata e di ritorno. Un'elevata emissione di calore con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Montaggio / posizionamento
Ideali per il montaggio nei pavimenti doppi.
Modalità di funzionamento
I ventilatori tangenziali aspirano l'aria ambiente e convogliano l'aria in direzione delle finestre attraverso batterie di riscaldamento disposte in parallelo. L'aria riscaldata che sale impedisce efficacemente la caduta d'aria fredda e si distribuisce nell'ambiente senza correnti come circolo di aria calda.
Attacchi / sfiato
- Attacchi: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838
- Sfiato: integrato
- Opzionale: attacco aria fresca
Programma di fornitura
- Altezza 110 mm x profondità 192 mm
Altezza 130 mm x profondità 217 mm - Larghezze: da 750 mm a 3000 mm, con complessivamente 32 livelli di potenza − altre larghezze a richiesta
- Standard: griglia lineare in alluminio
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia lineare: alluminio anodizzato in colore naturale
- Colore standard listello bordo: conforme al colore della griglia di copertura
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 90 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Ascotherm eco per il riscaldamento e il raffrescamento
Gli Ascotherm eco per il riscaldamento e il raffrescamento assicurano un piacevole clima degli ambienti in qualsiasi stagione grazie alla convezione forzata con ventilatore tangenziale. Riscaldamento e raffrescamento con un unico sistema - a seconda della forma costruttiva la batteria di lamelle è eseguita nel sistema a 2 o 4 conduttori . Il sistema a 4 conduttori dispone di due circuiti progettati sia per l'impianto di riscaldamento che per quello dell'acqua fredda. Motori EC da 24 V a efficienza energetica agiscono insieme a batterie di riscaldamento/raffrescamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile nel riscaldamento grazie a una espansione minima tra temperatura di mandata e di ritorno. Un'elevata emissione di calore e di raffrescamento con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Ascotherm eco KC261
Riscaldamento e raffrescamento nel sistema a 2 conduttori
Impiego
I convettori sotto pavimento Ascotherm KC261 soddisfano gli elevati requisiti degli immobili commerciali con una larga parte di superfici in vetro. La possibilità nel sistema a 2 conduttori di raffrescare, riscaldare o alimentare opzionalmente aria fresca assicura un clima piacevole degli ambienti. Motori EC da 24 V a efficienza energetica agiscono insieme a batterie di riscaldamento/raffrescamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile nel riscaldamento mediante un'espansione minima di 8 K tra temperatura di mandata e di ritorno. Un'elevata emissione di calore e di raffrescamento con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Montaggio / posizionamento
Ideali per il montaggio nei pavimenti doppi.
Modalità di funzionamento
I ventilatori tangenziali aspirano l'aria ambiente e convogliano l'aria temperata verso l'alto in direzione delle finestre attraverso batterie di riscaldamento/raffrescamento disposte in parallelo.
Attacchi / sfiato
- Attacchi riscaldamento e raffrescamento: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838
- Sfiato: integrato
Programma di fornitura
- Altezza: 130 mm
- Profondità: 330 mm
- Larghezze: da 900 mm a 3000 mm con complessivamente 32 livelli di potenza (i livelli di potenza sono moduli tecnici desunti da batterie di riscaldamento/raffrescamento, motori e ventole) – altre larghezze a richiesta
- Standard: griglia avvolgibile in alluminio
- Diverse altre larghezze e livelli di potenza a richiesta
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia lineare: alluminio anodizzato in colore naturale
- Colore standard listello bordo: conforme al colore della griglia di copertura
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 90 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Ascotherm eco KC461
Riscaldamento e raffrescamento nel sistema a 4 conduttori
Impiego
I convettori sotto pavimento Ascotherm KC461 soddisfano gli elevati requisiti degli immobili commerciali con una larga parte di superfici in vetro. La possibilità nel sistema a 4 conduttori di raffrescare e riscaldare o alimentare opzionalmente aria fresca assicura un clima piacevole degli ambienti. Motori EC da 24 V a efficienza energetica agiscono insieme a batterie di riscaldamento/raffrescamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile nel riscaldamento mediante un'espansione minima di 8 K tra temperatura di mandata e di ritorno. Un'elevata emissione di calore e di raffrescamento con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Montaggio / posizionamento
Ideali per il montaggio nei pavimenti doppi.
Modalità di funzionamento
I ventilatori tangenziali aspirano l'aria ambiente e convogliano l'aria temperata verso l'alto in direzione delle finestre attraverso batterie di riscaldamento/raffrescamento disposte in parallelo.
Attacchi / sfiato
- Attacchi riscaldamento a destra: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN 3838
- Attacchi raffrescamento a sinistra: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838, sfiato integrato
- Sfiato: integrato
Programma di fornitura
- Altezza: 130 mm
- Profondità: 330 mm
- Larghezze: da 900 mm a 3000 mm con complessivamente 32 livelli di potenza (i livelli di potenza sono moduli tecnici desunti da batterie di riscaldamento/raffrescamento, motori e ventole) – altre larghezze a richiesta
- Standard: griglia avvolgibile in alluminio
- Diverse altre larghezze e livelli di potenza a richiesta
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia avvolgibile: alluminio anodizzato in colore naturale
- Colore standard listello bordo conforme al colore della griglia di copertura
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 90 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Ascotherm eco KC291
Riscaldamento e raffrescamento nel sistema a 2 conduttori
Impiego
I convettori sotto pavimento Ascotherm KC291 soddisfano gli elevati requisiti degli immobili commerciali con una larga parte di superfici in vetro. La possibilità nel sistema a 2 conduttori di raffrescare, riscaldare o alimentare opzionalmente aria fresca assicura un clima piacevole degli ambienti. Motori EC da 24 V a efficienza energetica agiscono insieme a batterie di riscaldamento/raffrescamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile nel riscaldamento mediante un'espansione minima di 8 K tra temperatura di mandata e di ritorno. Un'emissione di raffrescamento particolarmente elevata con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Montaggio / posizionamento
Ideali per il montaggio nei pavimenti doppi.
Modalità di funzionamento
I ventilatori tangenziali aspirano l'aria ambiente e convogliano l'aria temperata verso l'alto in direzione delle finestre attraverso batterie di riscaldamento/raffrescamento disposte in parallelo.
Attacchi / sfiato
- Attacchi riscaldamento e raffrescamento: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838
- Sfiato: integrato
Programma di fornitura
- Altezza: 175 mm
- Profondità: 350 mm
- Larghezze: da 1000 mm a 3000 mm con complessivamente 19 livelli di potenza (i livelli di potenza sono moduli tecnici desunti da batterie di riscaldamento/raffrescamento, motori e ventole) – altre larghezze a richiesta
- Standard: griglia avvolgibile in alluminio
- Diverse altre larghezze e livelli di potenza a richiesta
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia avvolgibile: alluminio anodizzato in colore naturale
- Colore standard listello bordo: conforme al colore della griglia di copertura/li>
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 90 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Ascotherm eco KC491
Riscaldamento e raffrescamento nel sistema a 4 conduttori
Impiego
I convettori sotto pavimento Ascotherm KC491 soddisfano gli elevati requisiti degli immobili commerciali con una larga parte di superfici in vetro. La possibilità nel sistema a 4 conduttori di raffrescare e riscaldare o alimentare opzionalmente aria fresca assicura un clima piacevole degli ambienti. Motori EC da 24 V a efficienza energetica agiscono insieme a batterie di riscaldamento/raffrescamento dalla potenza ottimizzata. L'innovativa regolazione sincrona di portata volumetrica dell'aria e flusso di massa d'acqua garantisce una efficienza ineguagliabile nel riscaldamento mediante un'espansione minima di 8 K tra temperatura di mandata e di ritorno. Un'emissione di raffrescamento particolarmente elevata con il livello sonoro minimo possibile nel relativo punto di lavoro assicura un piacevole comfort.
Montaggio / posizionamento
Ideali per il montaggio nei pavimenti doppi.
Modalità di funzionamento
I ventilatori tangenziali aspirano l'aria ambiente e convogliano l'aria temperata verso l'alto in direzione delle finestre attraverso batterie di riscaldamento/raffrescamento disposte in parallelo.
Attacchi / sfiato
- Attacchi riscaldamento a destra: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN 3838
- Attacchi raffrescamento a sinistra: 2 × Eurocono con dado di raccordo (FI ¾"), adatto per tutti i collegamenti a vite conformi alla norma DIN V 3838, sfiato integrato
- Sfiato: integrato
Programma di fornitura
- Altezza: 175 mm
- Profondità: 350 mm
- Larghezze: da 1000 mm a 3000 mm, con complessivamente 19 livelli di potenza (i livelli di potenza sono moduli tecnici desunti da batterie di riscaldamento/raffrescamento, motori e ventole) – altre larghezze a richiesta
- Standard: griglia avvolgibile in alluminio
- Diverse altre larghezze e livelli di potenza a richiesta
Trattamenti superficiali
- Colore standard piatto a pavimento verniciato a polvere: grigio antracite (RAL 7016 opaco)
- Colore standard griglia avvolgibile: alluminio anodizzato in colore naturale
- Colore standard listello bordo: conforme al colore della griglia di copertura/li>
Informazioni tecniche
- Condizioni d'esercizio: acqua calda fino a 90 °C
- Pressione d'esercizio: max. 10 bar (opzionalmente 16 bar nella versione ad alta pressione)
- Pressione di prova: 13 bar (21 bar)
Documenti
Configuratori
Navigatore web
Per la progettazione CAD 2D/3D, tramite il navigatore web VDI 3805 è possibile generare online nel browser web il file CAD desiderato dei radiatori Arbonia. I dati CAD possono essere scaricati per un'ulteriore elaborazione in programmi CAD come AutoCAD, Revit, Nemitschek, ecc. nei seguenti formati: DXF, DWG, IFC, STEP, RFA. Per le geometrie sono disponibili anche attributi, pertanto i dati possono essere utilizzati per il processo BIM.
Scheda KNX
Integrazione semplificata delle regolazioni nel sistema di gestione e controllo degli edifici.
Integrazione estremamente semplice nei sistemi di gestione e controllo degli edifici grazie alla nuova scheda KNX.
Creazione di elenchi di punti dati secondo le disposizioni dell'associazione KNX
Integrazione estremamente semplice ed economica nel sistema
Facile monitoraggio del funzionamento e degli allarmi
Cercate un partner specializzato vicino a voi?
Con la nostra ricerca trovate un'azienda specializzata vicino a voi che sarà al vostro fianco per una consulenza con esposizione, per una progettazione o per una consulenza e servizi di montaggio.
